أولا ، يجب أن تكون دائرة التضخيم التفاضلي مألوفة للجميع ، مع أخذ جهد الدخل المقلوب للدائرة التفاضلية كمثال على الشكل أدناه ، على النحو التالي:
السؤال 1: كيف تحسب فين-؟
السؤال 2: لماذا Vin - ليست قيمة الجهد الجزئي ل R6 و R7: (3.3 / R6 R7) xR7 = 1.99 فولت؟

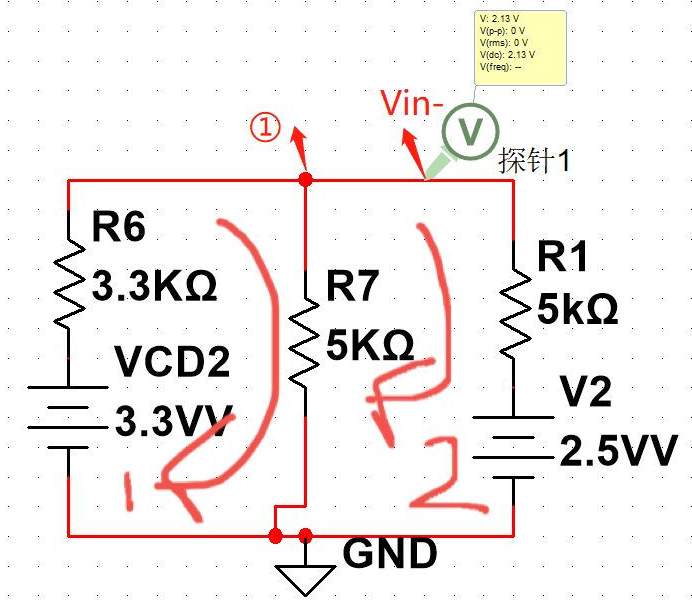

حل المشكلة 1: الرقم أعلاه يعادل الشكل التالي:
ملاحظة: يتم الحصول عليها من خلال خصائص دائرة أمبير المرجع ، Vp = Vn = 2.5V ؛
فك:
يتم تعريف العقدة الواردة بواسطة KCL () على أنها سالبة: العقدة (1) بها i1 i7-i6 = 0 ؛ 1
أي U1 / R1 U7 / R7-U6 / R6 = 0 ؛ 2
وبواسطة حلقة KVL 1: U6 U7-VCD2 = 0 ،
هناك U6 = VCD2-U7 ؛ 3
بنفس الطريقة الدائرة 2: U1 U2-U7 = 0 ،
U1 = U7-U2 ؛ 4
جلب معادلة 3/4 أعلاه إلى 2 غلة:
U7-U2 / R1 U7 / R7-VCD2-U7 / R6 = 0 ؛
جلبت من القيم المعروفة إلى التبسيط:
فين- = U7 = 0.376 (VCD2 V2 / 2) ؛
لذلك ، تم حل المشكلة 2 ، Vin ليس فقط مقسم جهد بسيط ، ولكنه يتأثر أيضا بالدائرة التالية الخلاصة: عند مواجهة دائرة الحركة التفاضلية كما هو موضح أعلاه ، قم بتحليل الدائرة وفقا لحالتها الفعلية ، يوفر Vin- الجهد بجنون العظمة في شكل تقسيم جهد المقاوم ، والذي سيتأثر ب Vin ، مما يتسبب في انحراف جهد التحيز عن الجهد الفعلي.
الحل: أضف تابعا للجهد إلى طرف Vin لتوفير جهد انحياز مستقر
