الخرائط الهيدروجيولوجية هي نوع من الخرائط الجيولوجية المستخدمة لوصف الموارد المائية مثل المياه الجوفية والمياه السطحية وهطول الأمطار ، وإليك بعض طرق القراءة الأساسية:
1. تحديد المقياس: عادة ما يتم تصنيف المقاييس على الخرائط الهيدروجيولوجية لإظهار العلاقة النسبية بين المسافة على الخريطة والمسافة الفعلية. لذلك ، عند قراءة الخريطة ، تحتاج إلى فهم المقياس أولا وتحويله إلى المسافة الفعلية.
2. تحديد التضاريس: عادة ما يتم تمثيل التضاريس على الخريطة الهيدروجيولوجية بخطوط كفافية أو مسافات كفافية. من خلال مراقبة الخطوط الكنتورية ، من الممكن فهم ظروف التضاريس على ارتفاعات مختلفة ، وبالتالي استنتاج المناطق المحتملة للمياه الجوفية أو المياه السطحية. 3. البحث عن مصادر المياه: في الخرائط الهيدروجيولوجية ، عادة ما يتم تحديد موقع مصادر المياه ، مثل الأنهار والبحيرات والآبار والينابيع وما إلى ذلك. من خلال البحث عن مصادر المياه هذه ، يمكن تحليل الموارد المائية في المنطقة بشكل أكبر.
4. انتبه إلى الرموز والألوان: يمكن استخدام رموز وألوان مختلفة على الخرائط الهيدروجيولوجية لتمثيل الظروف الجيولوجية المختلفة والسمات الهيدروجيولوجية. على سبيل المثال ، يشير اللون الأخضر عادة إلى المناطق ذات الغطاء النباتي المورق ، ويشير اللون الأزرق إلى البحيرات أو الخزانات ، ويشير اللون الأحمر إلى الصدوع أو مناطق تجزئة الصخور ، وما إلى ذلك ، لذلك ، تحتاج إلى الانتباه إلى معنى هذه الرموز والألوان. 5. المسح الميداني المشترك: أخيرا ، من الضروري الجمع بين المسوحات الميدانية لتحليل المعلومات الموجودة على الخريطة الهيدروجيولوجية بشكل شامل. من خلال التحقيق الميداني ، يمكننا الحصول على فهم أعمق لتدفق المياه الجوفية والمياه السطحية ، وظروف جودة المياه ، والأخطار الخفية المحتملة.
فيما يتعلق بهذه المشكلة ، تستخدم الخرائط الهيدروجيولوجية بشكل أساسي لوصف التوزيع والتدفق والخصائص الهيدروجيولوجية للمياه الجوفية ، وتشمل بشكل عام الجوانب التالية:

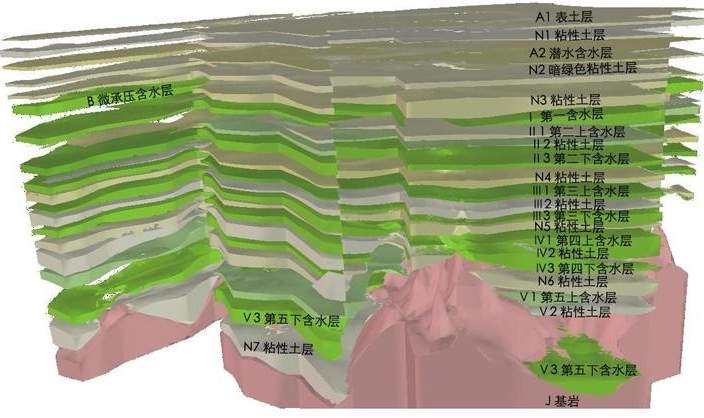

1. خريطة توزيع منسوب المياه الجوفية: تستخدم الخطوط الكنتورية (أو الشرائط) لتمثيل مستوى المياه الجوفية على ارتفاعات مختلفة ، والتي يمكنها فهم توزيع مستوى المياه الجوفية بشكل حدسي. 2. خريطة الملف الجيولوجي للمياه الجوفية: استخدم خريطة الملف الشخصي لتمثيل التغيرات في جيولوجيا المياه الجوفية ، بما في ذلك السماكة والنفاذية والخصائص الهيدرولوجية للطبقات الجيولوجية المختلفة.
3. خريطة نمط تدفق المياه الجوفية: استخدم الأسهم للإشارة إلى اتجاه وسرعة تدفق المياه الجوفية ، والتي يمكنها فهم تدفق المياه الجوفية.
4. خريطة منطقة إعادة تغذية وتصريف المياه الجوفية: استخدم الدوائر أو المضلعات لتمثيل نطاق منطقة إعادة تغذية المياه الجوفية وتصريفها ، والتي يمكنها فهم مصدر ووجهة المياه الجوفية.
5. خريطة الخصائص الكيميائية للمياه الجوفية: تستخدم كتل الألوان لتمثيل محتوى وتوزيع المكونات الكيميائية المختلفة للمياه الجوفية ، والتي يمكن أن تفهم جودة المياه في المياه الجوفية.
يجب الانتباه إلى النقاط التالية عند النظر إلى الخرائط الهيدروجيولوجية: 1. فهم مقياس ونظام إحداثيات الخريطة بحيث يمكن الحكم بدقة على المسافة والاتجاه.
2. انتبه إلى معنى الرموز والألوان في وسيلة الإيضاح حتى يمكن فهم المعلومات التي تمثلها الخريطة بشكل صحيح.
3. تحليل مصدر المياه الجوفية وجريانها السطحي وإعادة شحنها بناء على التضاريس والخصائص الهيدروجيولوجية على الخريطة.
4. الانتباه إلى مستوى واتجاه التدفق والسرعة لمستوى المياه الجوفية من أجل تقييم إمكانات استخدام موارد المياه الجوفية وجدوىها.
5. الانتباه إلى جودة المياه الجوفية من أجل تقييم الاستخدام المناسب للمياه الجوفية وتدابير المعالجة.
تتطلب الخرائط الهيدروجيولوجية معرفة جيولوجية أساسية لفهمها جيدا ، وهو أمر صعب على كثير من الناس ويتطلب الصبر والفهم التدريجي لدراسة الخرائط الهيدروجيولوجية ، تحتاج إلى فهم معلومات التعليقات التوضيحية المختلفة والرموز والخطوط ، بالإضافة إلى معنى هذه الرسومات ، من أجل فهم المعلومات الجيولوجية وراء الرسومات بشكل صحيح
يوصى بأن يتمكن المبتدئون من الرجوع إلى بعض الكتب أو الكتب المدرسية الاحترافية في الخرائط الهيدروجيولوجية ، وفي نفس الوقت ، يمكنهم فهم معنى الخرائط الهيدروجيولوجية والمعلومات الجيولوجية وراءها بشكل أفضل من خلال الممارسة والاستكشاف.
